如何為顯微分析選擇合適的光源
本文旨在為(wei) 使用顯微鏡檢測的用戶提供實用的建議，幫助他們(men) 為(wei) 零件或組件觀察選擇照明或照明係統。顯微鏡使用的照明會(hui) 嚴(yan) 重影響到最終的圖像質量，並且會(hui) 對可視化細節造成顯著影響。以下信息可以幫助用戶選擇可針對顯微分析需求優(you) 化成像結果的照明。
顯微鏡檢測需要什麽(me) 樣的照明？
工業(ye) 製造和生產(chan) 、流程工藝、質量控製和保證（QC/QA）、故障分析（FA）或研發（R&D）的零部件檢查通常需要借助顯微鏡完成。所用顯微鏡的性能對於(yu) 檢測效率有著巨大影響。
如何選擇有助於(yu) 幫助使用顯微鏡檢測的用戶獲取最佳圖像結果的照明，取決(jue) 於(yu) 此類零部件的類型以及必須顯示的感興(xing) 趣細節[1-4]。
本文可以為(wei) 需要使用顯微鏡檢測的用戶提供實用的建議，幫助他們(men) 為(wei) 零件或組件觀察選擇最佳照明或照明係統。以下信息可以幫助用戶選擇適合顯微分析的照明。
什麽(me) 類型的顯微鏡光源
最合適顯微分析？
10 到 20 多年前，鹵素燈[5]是顯微鏡檢測常用的照明類型。不過，也是從(cong) 那時候起，LED（發光二極管）燈[6、7]越來越多用於(yu) 顯微鏡照明。
LED 照明的優(you) 點
相比鹵素燈，LED 顯微鏡照明技術可以為(wei) 顯微鏡成像提供多項優(you) 點。具體(ti) 包括：
更長的使用壽命（25,000 到 50,000 小時）
更低的功耗
色溫自然
即使在低亮度狀況下也能保持恒定色溫
更低的發熱（作為(wei) 冷光源，用於(yu) 對溫度敏感的樣品）
更為(wei) 實用且緊湊的設計
為(wei) 什麽(me) 顯微鏡照明
在顯微分析過程中極為(wei) 重要？
如果需要選擇合適的照明類型以便對部件或零件進行高質量的顯微觀察和成像，需要考慮哪些關(guan) 鍵因素：
待觀察的樣品類型（組件、零件等）；
需要分析的樣品特征（發光或透明區域、孔洞、劃痕、表麵結構等）；
當前采用的照明類型很難用於(yu) 某些特定應用（顯微分析、FA、R&D 等）；
在顯微鏡觀察過程中需要接觸樣品，例如，使用鑷子、烙鐵或其他需要在樣品和物鏡之間保持足夠工作距離的工具[8、9]。
使用顯微鏡進行檢測的用戶可以必須嚐試多種照明類型才能找到最佳照明[10、11]。
選擇合適的 LED 顯微鏡照明
LED 照明解決(jue) 方案描述如下。包括 LED3000 和 LED5000 係統，主要用於(yu) 立體(ti) [9]或數碼顯微鏡[12]，通常用於(yu) 進行顯微分析。需要用到它們(men) 的其他應用示例包括故障分析（FA）和研發（R&D）。LED3000 和 LED5000 照明係統的一些基本信息如表 1 所示。
LED3000 和 LED5000 顯微鏡照明解決(jue) 方案概述

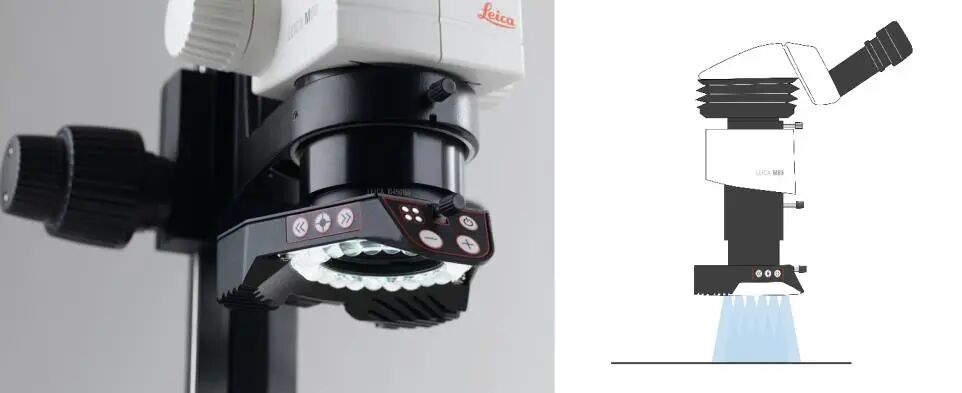

環形燈（RL）提供明亮且均勻的照明；適用於(yu) 多種類型的零部件。此外，擴散器和偏振光組可用於(yu) 兩(liang) 種環形燈類型。這些配件可以減少眩光和斑點突出的問題。

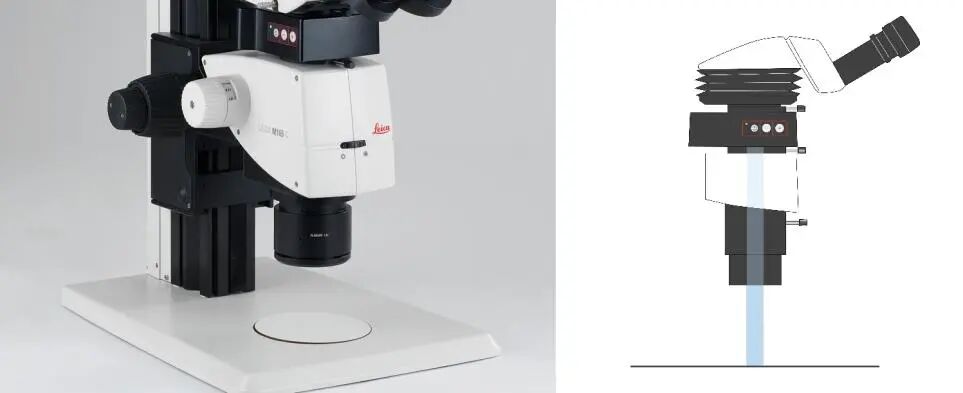

同軸照明（CXI），其中的光束經引導通過光學器件，在零部件上發生反射，適合光滑和反射組件。如果必須評估細微裂紋或表麵質量，這種光源尤其有用。

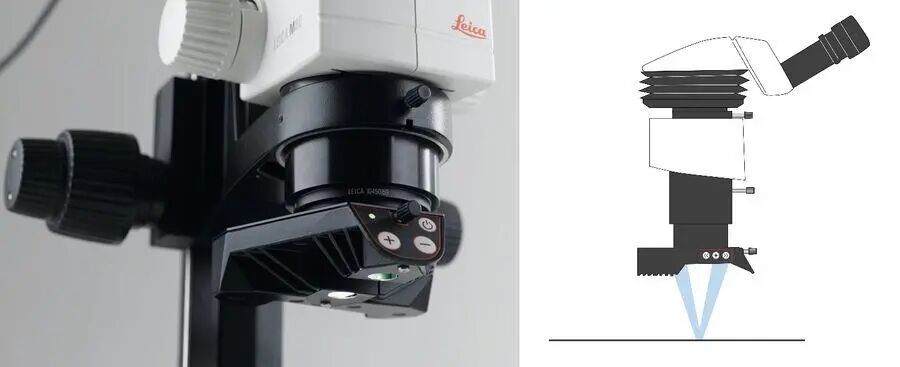

近垂直照明（NVI）通過非常靠近光軸放置的 LED 燈實現。它能提供幾乎沒有陰影的照明，適用於(yu) 有凹槽和深孔的零部件，或者需要長工作距離的零部件。

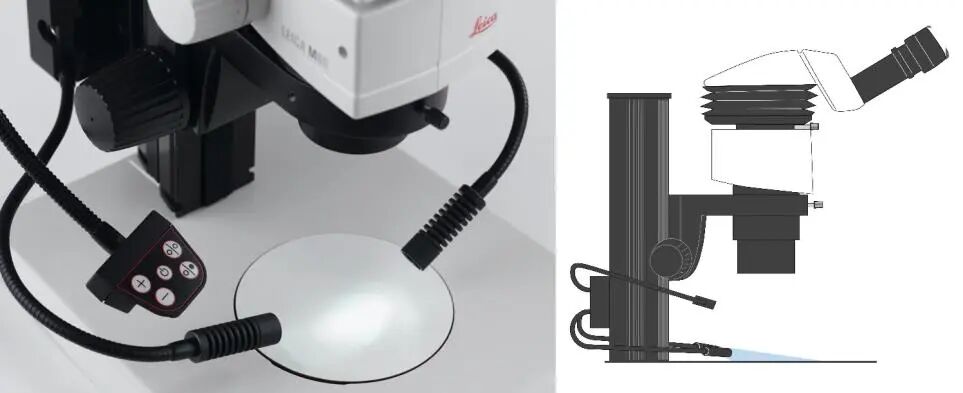

采用靈活鵝頸設計的聚光燈照明（SLI）提供適合多種類型零部件的高對比度照明。

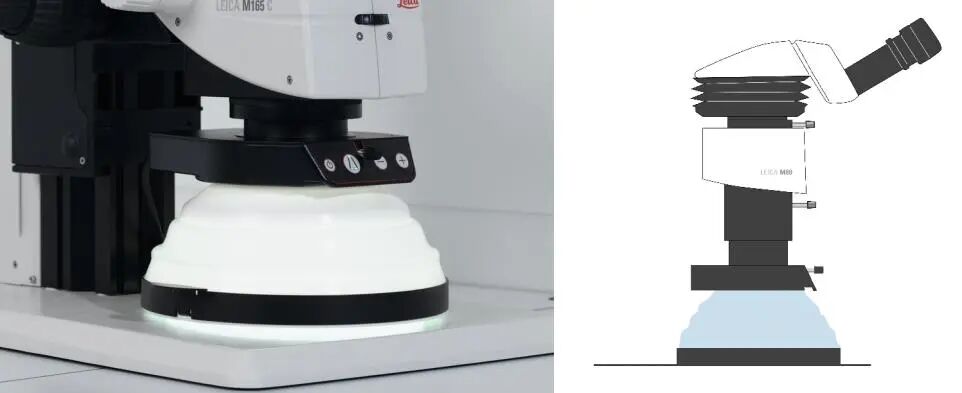

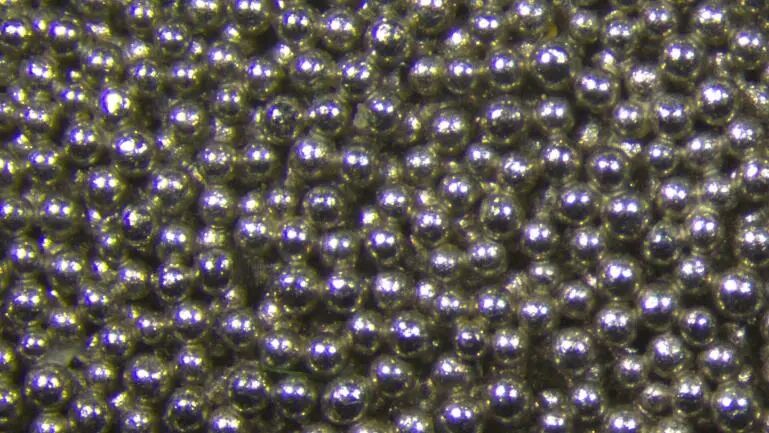

漫射和高度漫射照明（DI 和 HDI）專(zhuan) 為(wei) 反光、非平麵或彎曲的零部件設計。由於(yu) 背反射光的數量，這些情況很難成像。

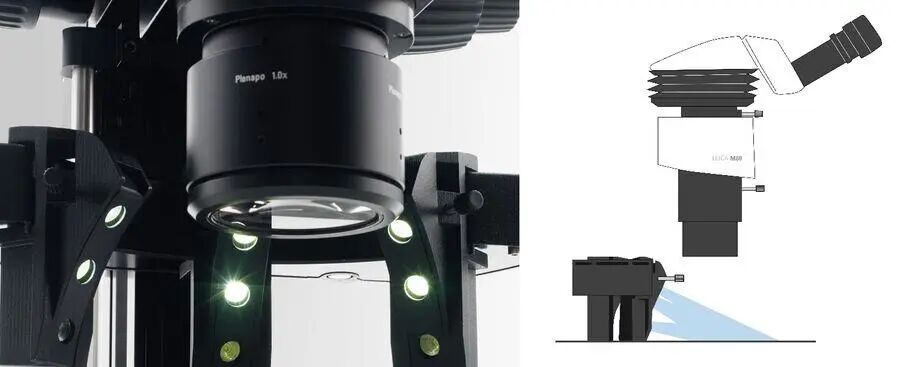

多重對比照明，利用來自兩(liang) 個(ge) 不同方向和角度的照明實現可重複對比，對於(yu) 很難找到細節的零部件特別有用。

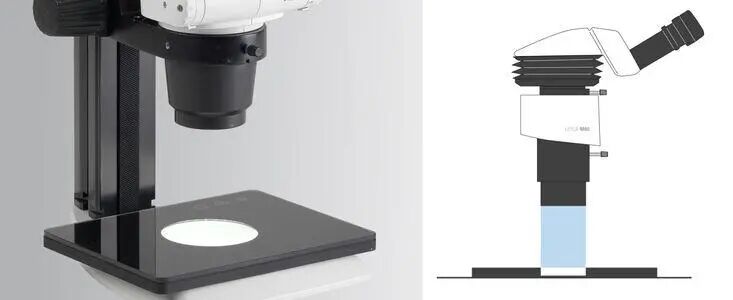

背光照明（BLI）可以為(wei) 具有透明區域的零部件提供透射照明。
徠卡 LED5000 和 LED3000 的照明效果
不同樣品的示例圖如下所示。這些圖像由配備 Flexacam C3 顯微鏡相機和 LED3000 或LED5000 照明係統的徠卡立體(ti) 顯微鏡（M60 或 M125）記錄。所用照明類型為(wei) 環形燈（RL）[帶漫射器或偏振器]、近垂直（NVI）、同軸（CXI）、聚光燈（SLI）、多重對比（MCI）和漫射（DI）或高度漫射（HDI）照明。

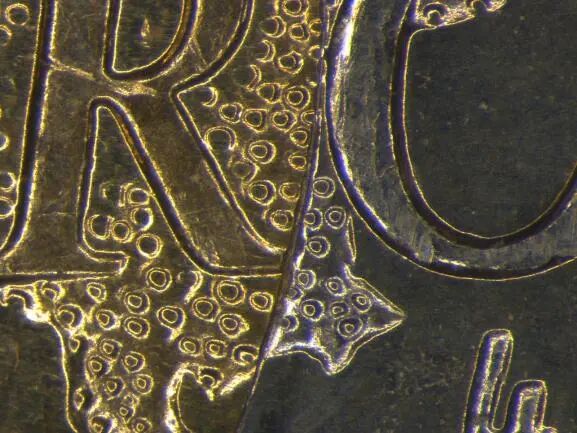

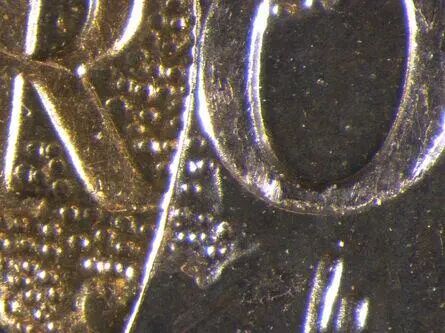

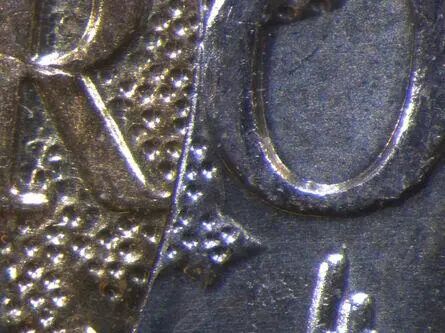

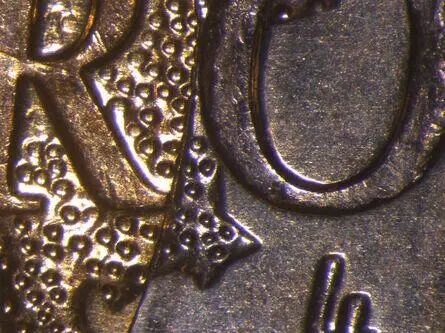

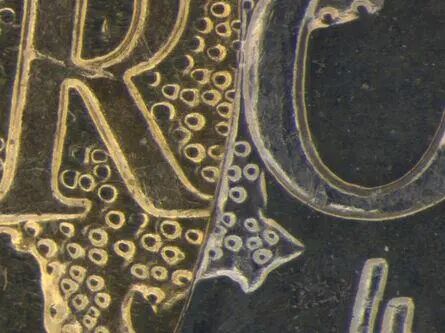

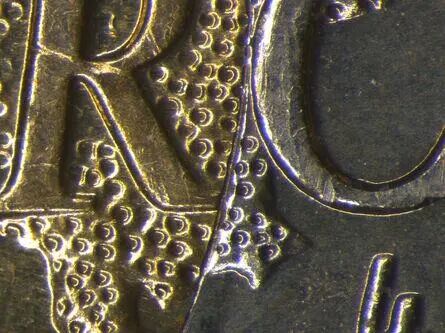

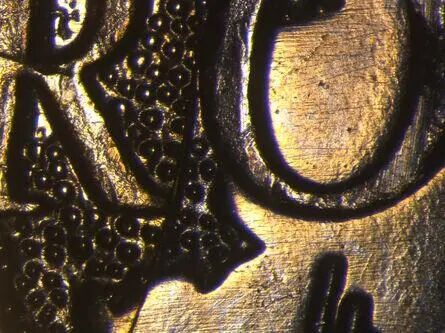

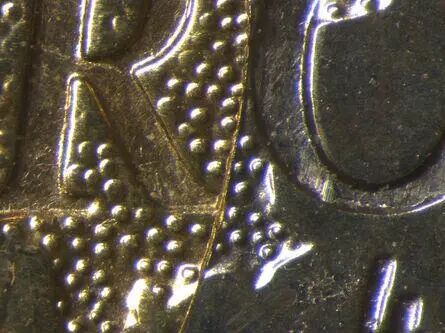

圖 1 顯示了使用各種 LED 照明獲得的金屬硬幣圖像。硬幣圖像清晰展示出不同對比度帶來的差異。

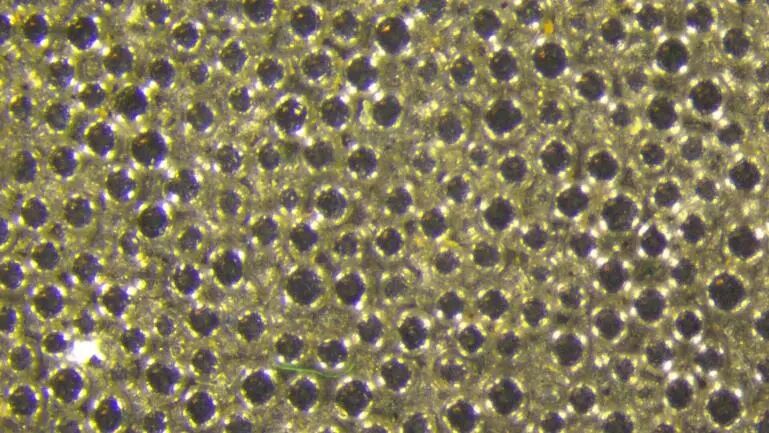

圖 1a：環形燈（RL），所有區段

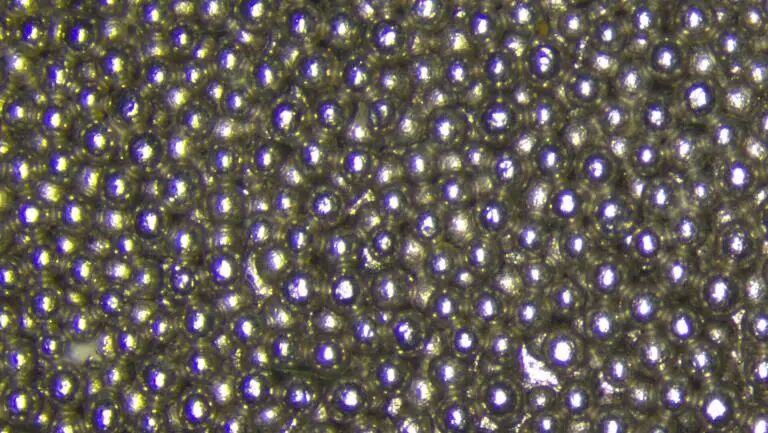

圖 1b：環形燈（RL），所有左半區段

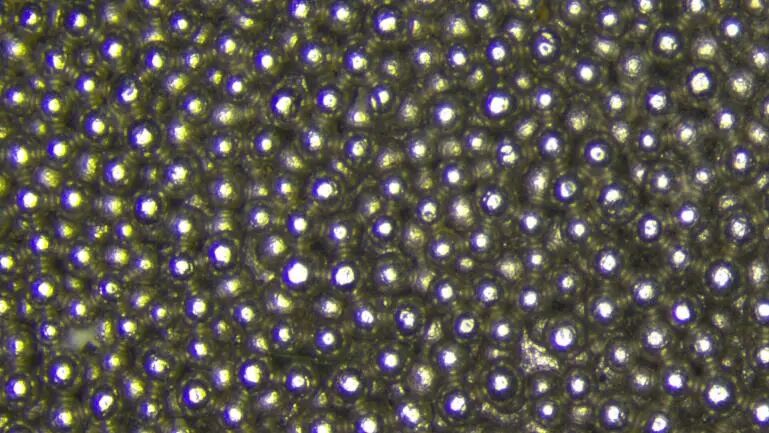

圖 1c：環形燈（RL），左上象限區段
圖 1d：近垂直照明（NVI）
圖 1e：同軸照明（CXI）
圖 1f：高度漫射照明（HDI）
圖 1g：多重對比照明（MCI）
圖 1h：聚光燈照明（SLII），雙燈印刷電路板（PCB）

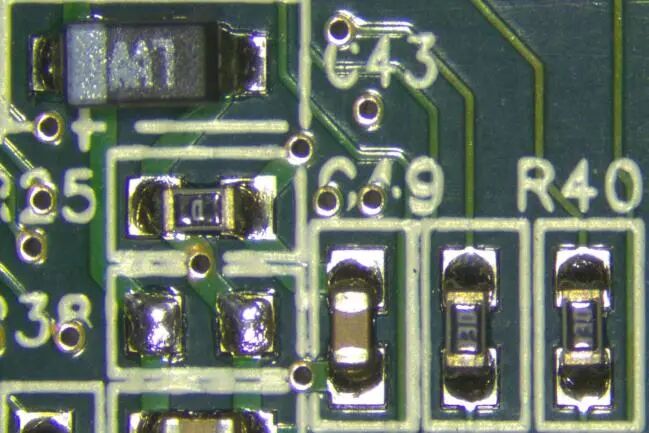

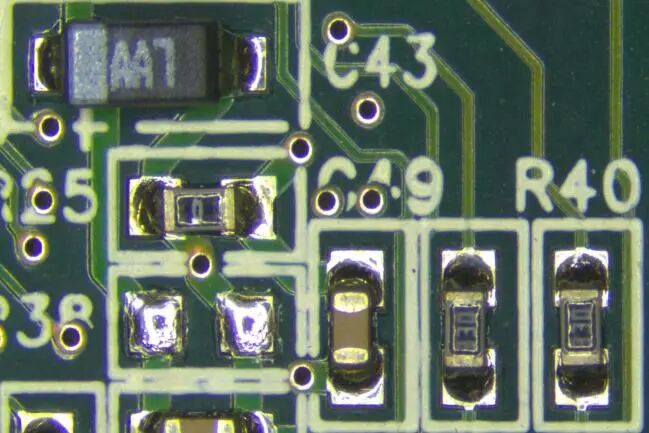

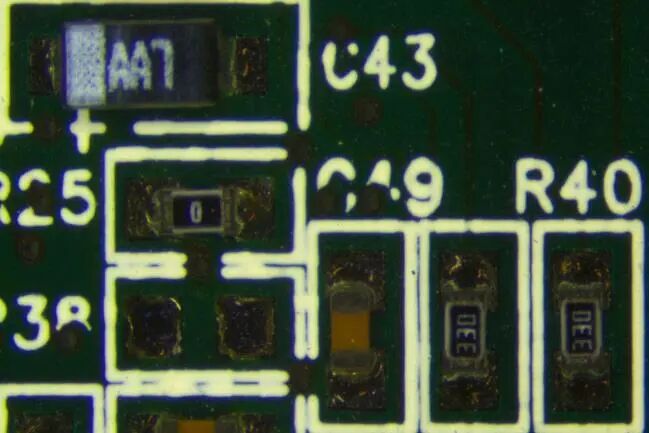

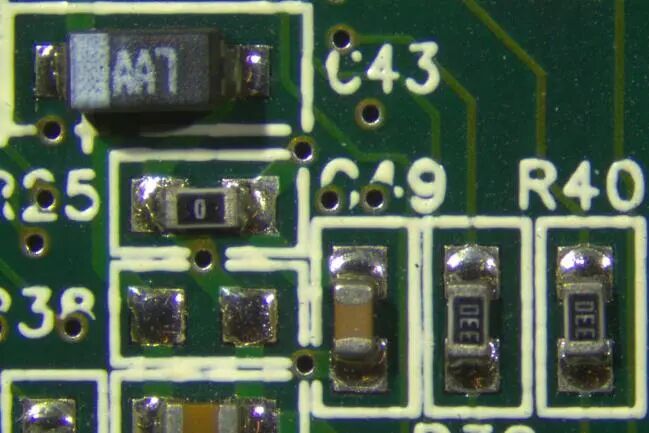

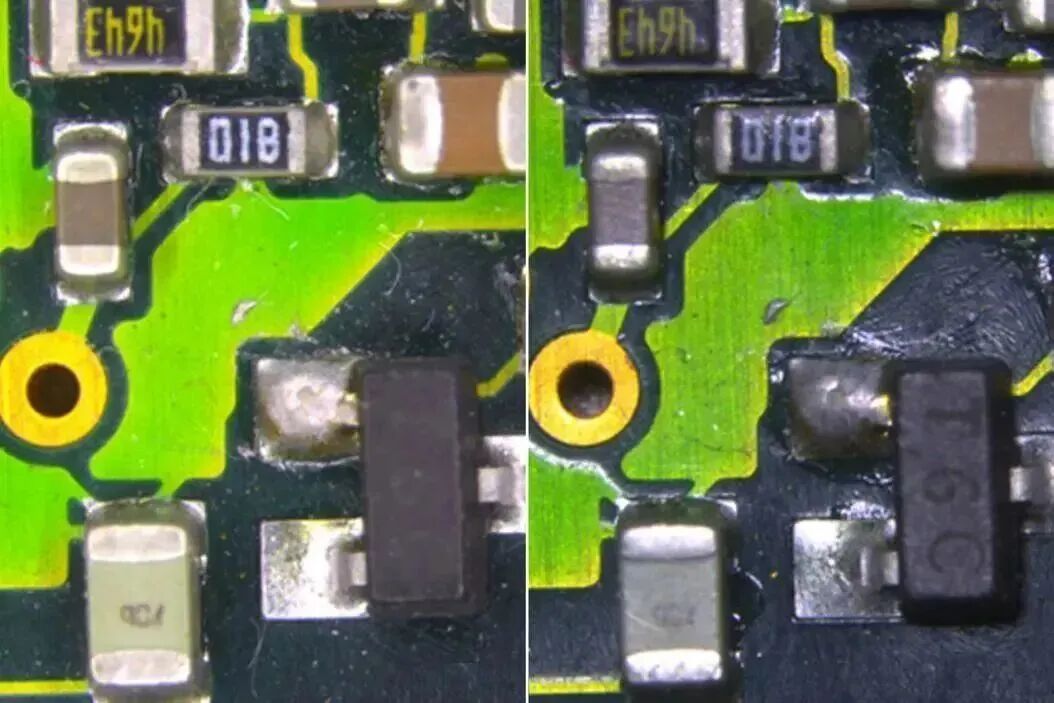

圖 2 顯示了使用 RL、NVI 和 SLI 照明記錄的印刷電路板圖像。
圖 2a：環形燈（RL），配漫射器：多樣品特征
圖 2b：近垂直照明（NVI）：孔洞和凹槽
圖 2c：環形燈（RL），配交叉偏振器：反光區域
圖 2d：聚光燈照明（SLI）：多樣品特征晶圓加工

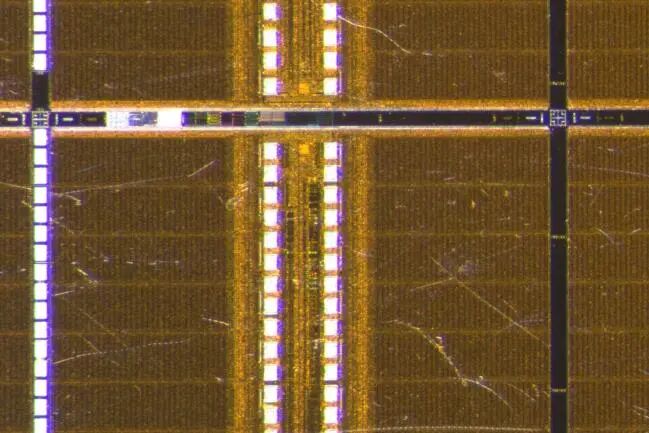

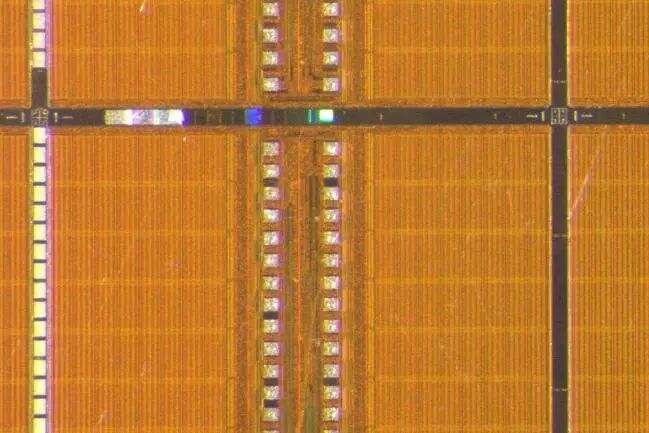

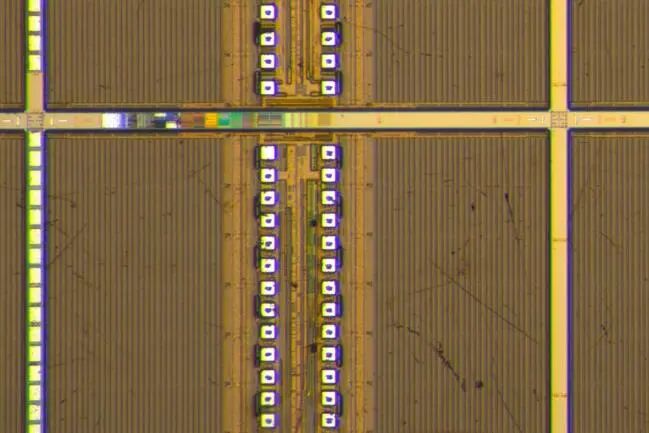

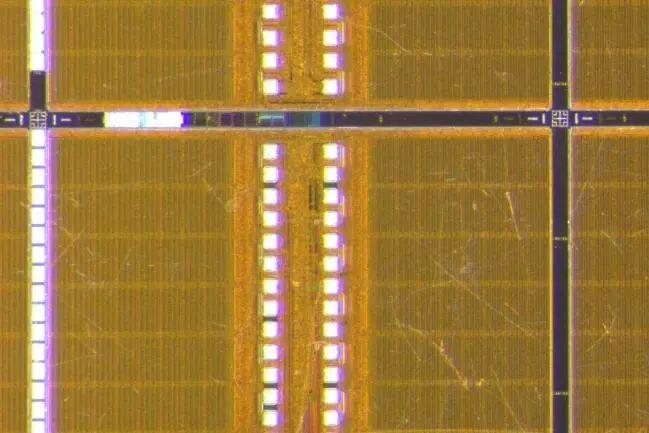

圖 3 顯示了使用 RL、NVI、CXI 和 SLI 照明記錄的晶圓加工圖像。
圖 3a：環形燈（RL），配漫射器：多樣品特征
圖 3b：同軸照明（CXI）：晶圓加工的表麵紋理
圖 3c：近垂直照明（NVI）：晶圓加工的孔洞和凹槽
圖 3d：聚光燈照明（SLI）：多樣品特征汽車零部件

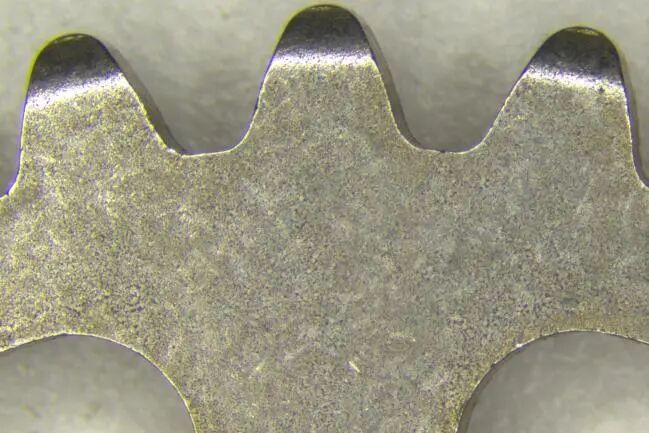

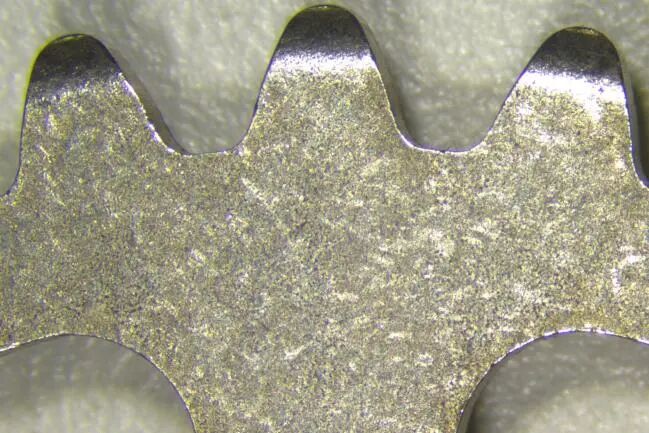

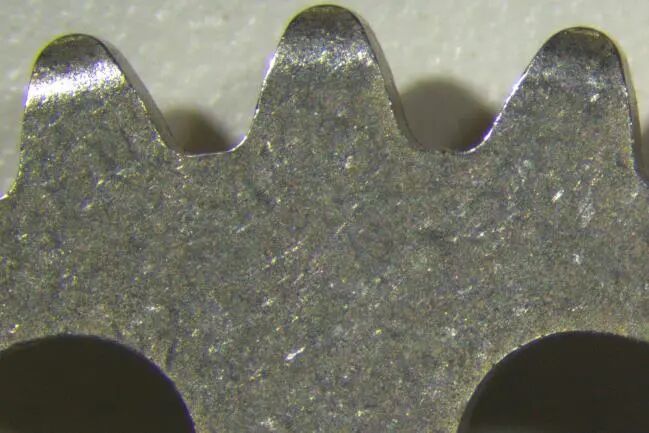

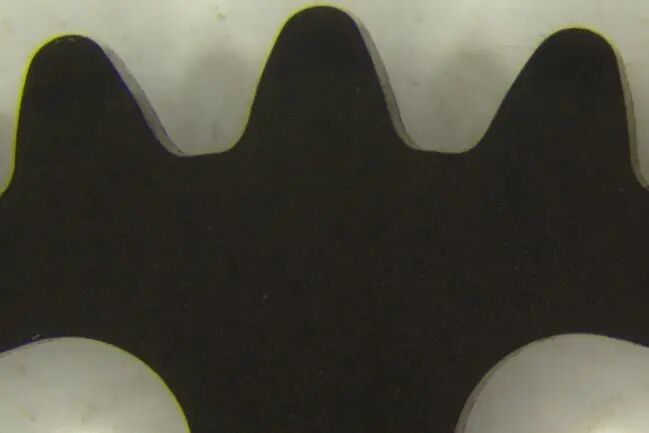

圖 4 顯示了使用 RL、NVI 和 SLI 照明記錄的鏈輪圖像。
圖 4a：環形燈（RL），配漫射器：多樣品特征
圖 4b：近垂直照明（NVI）：孔洞和凹槽
圖 4c：環形燈（RL），配交叉偏振器：反光區域
圖 4d：聚光燈照明（SLI）：多樣品特征醫療器械
圖 5 顯示了使用 RL、NVI 或 SLI 照明記錄的髖關(guan) 節植入物圖像。
圖 5a：環形燈（RL），配漫射器：多樣品特征
圖 5b：近垂直照明（NVI）：孔洞和凹槽
圖 5c：環形燈（RL），配交叉偏振器：反光區域
圖 5d：聚光燈照明（SLI）：多樣品特征
顯微鏡檢測時 LED 照明選擇指南

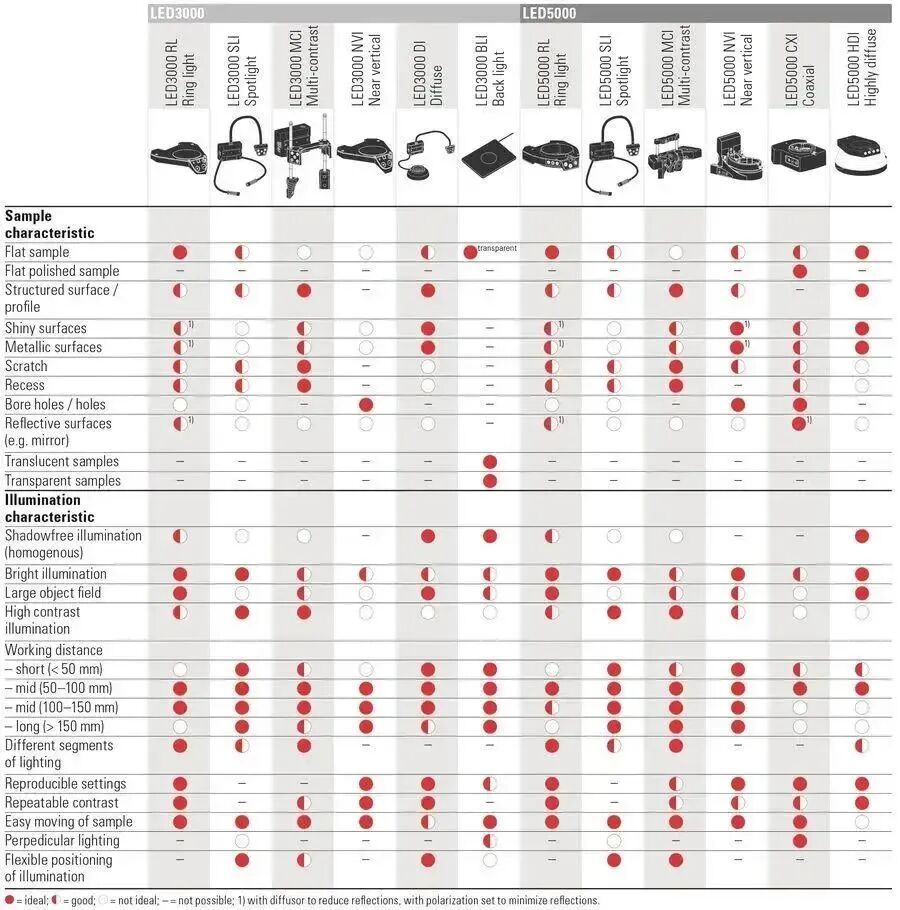

下方表 2 顯示了 LED3000 和 LED5000 係列照明解決(jue) 方案的快速選擇指南。LED3000 係列專(zhuan) 為(wei) 常規應用（例如纖維分析和質量控製）設計，而 LED5000 係列更適合高級應用（例如故障分析和研發）。本指南可以幫助顯微鏡用戶，為(wei) 特定組件或零件的顯微分析尋找最為(wei) 合適的照明係統。
圖 6：LED3000/LED5000 快速選擇指南
其他推薦
除了集成到徠卡顯微鏡的高質量光學器件，在選擇照明係統時，必須確定要分析的組件細節和觀察所需的視場（物場）。還值得考慮顯微鏡計算機編碼的優(you) 勢和顯微鏡光學性能，例如物鏡在傳(chuan) 輸、色差校正和平麵偏差方麵的優(you) 勢，即平麵複消色差、消色差等。
結 論
有時，很難找到適合檢測零部件的顯微鏡照明係列。然而，此處提到的意見和建議可以幫助用戶了解各種照明解決(jue) 方案，從(cong) 而找到能夠為(wei) 圖像觀察和記錄提供最佳結果的解決(jue) 方案。
